連桿綜合測量裝置

該類裝置采用氣動測量方法進行綜合測量，用QFT型浮標式氣動量儀指示測量結果。可同時測量各種連桿的大端孔徑和錐度、小端孔徑和錐度、兩孔軸心線的平行度、扭曲度及中心距，是發動機行業連桿必備的檢測手段。它是根據用戶參數不同需求而專門設計制作。

連桿示意圖

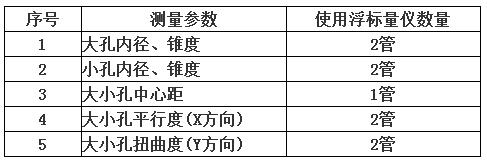

  測量參數及使用浮標式氣動量儀數量

連桿生產線測量實例
