所謂標準環規是一種校對用測量儀具，主要作用是標準件、內徑表校對以及一般內徑比較儀的校對。作為一種精密的量具，標準環規同其他測量儀器有著相同的問題——使用一段時間之后就會磨損，直徑尺寸允差會發生變化，可能超出允差范圍，度降低。因此，每使用一段時間，就需要對標準環規進行檢驗，常用測量標準環規內孔直徑的精密儀器有投影測長儀和三坐標測量機。下面氣動量儀廠家小編為大家詳細介紹一下標準環規直徑的檢驗方法以及優劣對比。

　　一、投影測長儀檢驗方法

　　投影測長儀，是以一精密刻度尺為實物基準，并利用顯微鏡細分讀數的高精度長度測量儀器。對零件的外形尺寸可進行測量和相對測量。它不僅能測量外尺寸，更換附件還能測量內尺寸以及內、外螺紋的中徑等。

　　1、檢驗條件及步驟

　　設備型號：JD18投影測長儀，測量內徑尺寸精度(1.5+L/100)um，測量時需用到?20.0018mm的標準環、夾具和墊鐵。

　　采用相對測量方法測量標準環內徑尺寸，安裝好?20. 001 8mm的標準環規，調整標準環規前后、上下位置，調節過程中觀察讀數顯微鏡毫米讀數刻線。發現指針由大到小或由小到大的轉折點時停止調節，讀出數據。

　　記錄數據后，取下?20, 001 8mm的標準環規，更換?49. 995 4mm標準環規，必須保證右側測鉤位置不變，調整?49.995 4mm標準環規的前后、上下位置，進行讀數。

　　2、檢驗結果

　　重復上述步驟,測量三次收集數據。根據相對測量公式（1）計算出實測值，用JD18測長儀測量?49.9954mm標準環規的數據。

　　C=b-a+21.001 8                              （1）

　　a—測量?20.001 8mm標準環的讀數

　　b一測量?49.9954mm標準環的讀數

　　C—實測?49.995 4mm標準環的數值

　　誤差值=實測平均值一49.9954                 （2）

　　二、三坐標測量機檢驗方法

　　三坐標測量機能**地測量出被測零件表面的點在空間三個坐標位置的數值，將這些點的坐標數值經過計算機處理，擬合形成測量元素，如圓、球、圓柱、圓錐、曲面等，經過數學計算的方法得出其形狀、位置公差及其他幾何量數據。

　　1、檢驗條件及步驟

　　設備型號：Croma8106三坐標測量機，測量精度?(3+L/ 300)pm，選用MH20i型號的測頭，加長桿為EM2長度為20mm,測針型號為TIP3BY20MM，紅寶石直徑為?2mm，測量溫度20℃土2℃，相對濕度25%~75%。

　　先校驗測針，測針直徑偏差為0.001mm < 0.003mm，可以進行測量，在大理石臺面上放置好標準環規，利用圓柱——圓方法手動建立工件坐標系，在標準環規內孔上采集點，采集三個以上的點來構造空間上的圓，根據采集數據進行評價，計算出圓的直徑。

　　2、檢驗結果

　　變換標準環規位置，測量三次，記錄數據，計算測量結果和誤差。

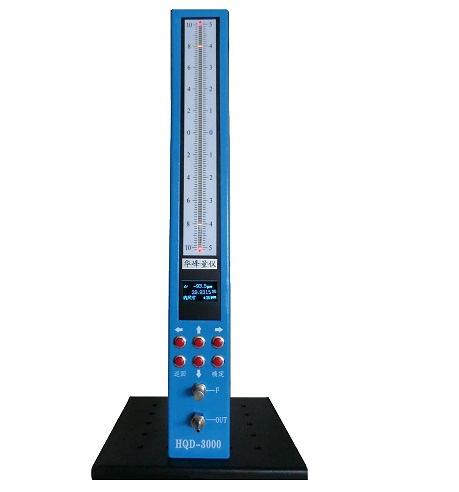

標準環規直徑的檢驗方法

　　三、兩種方法的對比

　　從儀器精度上分析，投影測長儀測量精度要高于三坐標測量機，但實際測量結果，三坐標測量機測出的標準環規直徑誤差小于投影測長儀測出的直徑誤差，主要原因有以下幾種：

　　（1）投影測長儀測量內孔是采用相對測量原理，這里用到?20.001 8mm的標準環規作為基準，增加了一個誤差因子；

　　（2）投影測長儀測量時人為手動安裝標準環規，兩次安裝右測鉤位置不一致引入安裝誤差；

　　（3）投影測長儀測量時兩次調節標準環規前后，上下位置不一致引人操作誤差；

　　（4）投影測長儀測量時人為讀數.引人讀數誤差。

　　三坐標測量機是采用機器測量，軟件讀數，引入安裝誤整、操作誤差、讀數誤差小、操作方便、測量精度高。因此，三坐標測量機測量內孔尺寸精度高于投影測長儀，可作為定期檢驗標準環規的測量儀器。

　　看過上述內容，相信大家對于標準環規直徑的檢驗方法有了更為深刻的了解，在實際檢驗標準環規直徑的時候，我們盡量選擇度更高的三坐標測量機來進行測量驗證，確保檢驗結果的準確。
